Guincho - Modelo GMP-15US

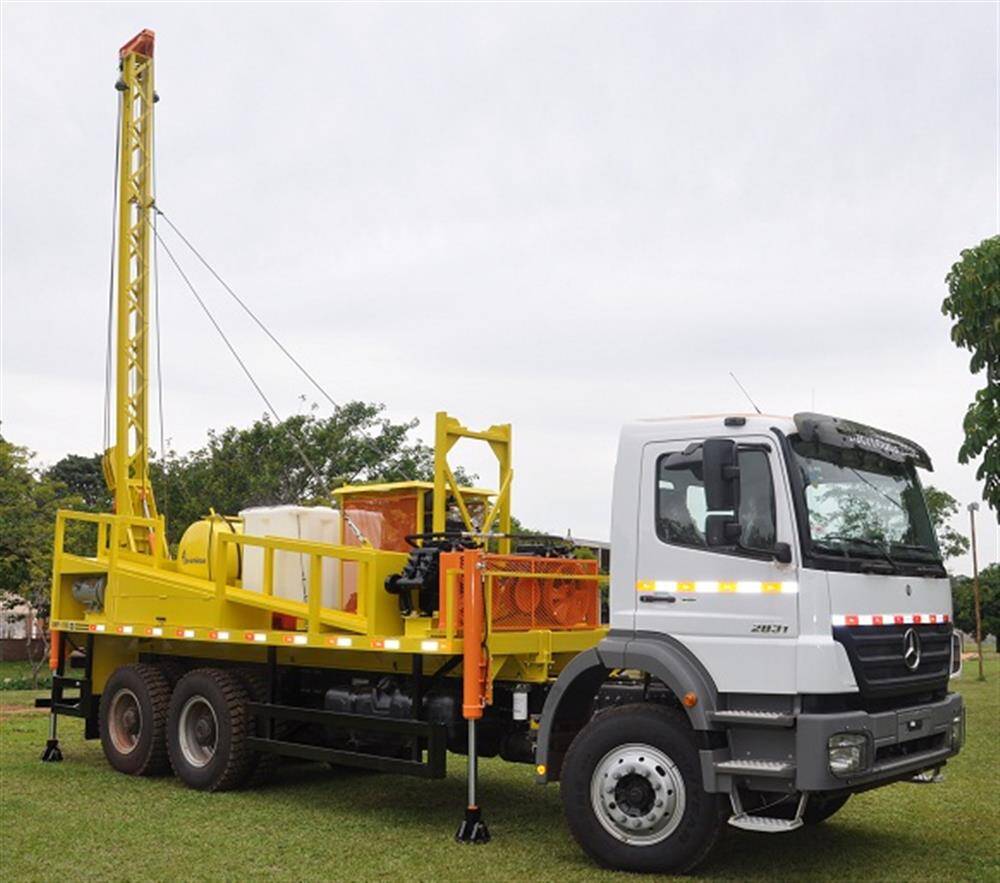

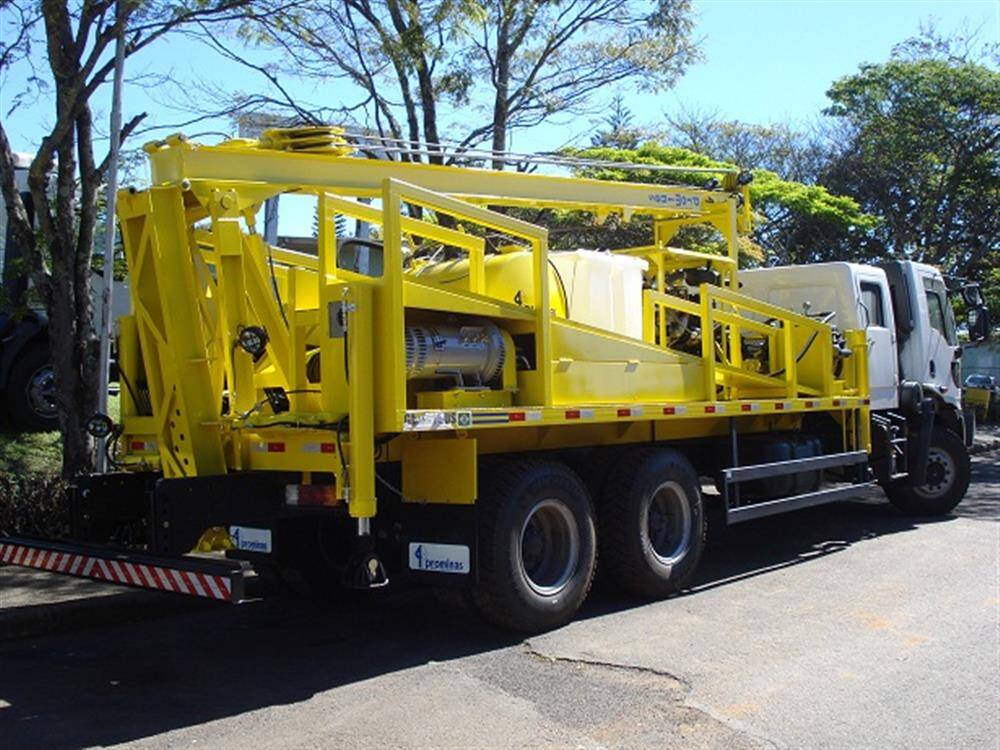

GUINCHO HIDRÁULICO PARA MANUTENÇÃO DE POÇOS PROMINAS, MODELO GMP-15US, COM AS SEGUINTES CARACTERÍSTICAS:

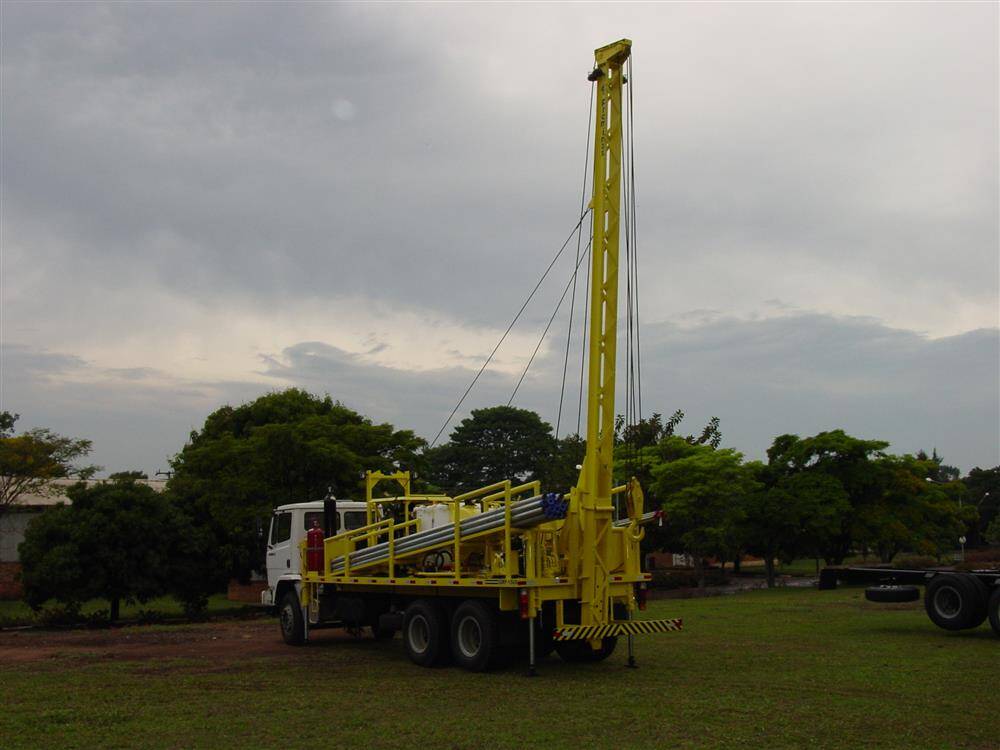

• Mastro construído em vigas de aço laminado com altura de 8 metros, capacidade de carga 18 toneladas com 5 polias para cabo de 5/8" montadas no topo do mastro. O mastro é fixado em pedestal de vigas de aço e o movimento de posicionamento para trabalho ou transporte é feito por meio de cilindro hidráulico.
• Guincho hidráulico com freio hidráulico automático, capacidade de carga em linha simples 6.000 kgf, velocidade variável continuamente de  0 a 22 m/min em linha simples, com redutor planetário, mancais de rolamento, lubrificação por óleo, montados em conjunto compacto;

• Conjunto moto-bomba hidráulica composto por um motor MWM ou similar, modelo 4.10T, turbinado, 4 clindros, com potência continua de 130 cv a 1800 rpm, bomba hidráulica de engrenagens, reservatório de óleo hidráulico em aço inoxidável com capacidade de 700 litros,  filtro de retorno e interligações hidráulicas com o painel de comando, radiador de alumínio brasado com acionamento elétrico;
• Conjunto de 04 (quatro) macacos de patolamento com curso de 1.000mm, instalados próximos ao mastro, acionados hidraulicamente;
• Painel de Comando centralizado composto por painel de acionamento e indicadores do motor diesel, blocos de comando para acionamento do guincho, cilindros de patolamento (um comando para cada cilindro), cilindro de levantamento do mastro, válvula de regulagem da velocidade do guincho, válvula de segurança do sistema hidráulico, manômetro e interligações hidráulicas com os elementos acionados (cilindros e motor hidráulico do guincho);
• Suporte para 02 motobombas submersas, D=8" e H=2,5m, acomodadas na posição horizontal;
• Suporte para acomodar 250 metros de tubos de até 4" (40 barras de 6 metros);
• Moitão com gancho e trava de segurança, com duas roldanas  para cabo de 1/2" e 5/8", capacidade de carga 12 toneladas
• Cabo de aço de 5/8" (50 metros), formação 18 x 7, capacidade de carga mínima de ruptura 14.500 kg com 6 grampos de fixação;
• Compressor de ar duplo do tipo pistão, 02 estágios, com pressão máxima de trabalho de 175 psi (12 kgf/cm²) e normal de 150 psi (10 kgf/cm²), volume deslocado de 200 pcm (5,7 m³/min), acionado através de sistema hidráulico;
• 01 gerador para solda elétrica regulável de 0 a 250 amperes
• Bomba de pistões de alta pressão para jateamento de filtros, capacidade 75 lpm a 500 psi (35 bar), acionada hidraulicamente, com 10 metros de mangueira de 3" para conexão á tubulação de bombeamento;
• Tanque de 1000 litros em polietileno
• Conjunto de acessórios para manuseio de Tubulações:
  • 02 Elevadores para tubo com diâmetro de 3"
  • 02 Elevadores para tubo com diâmetro de 4"
  • 02 Elevadores para tubo com diâmetro de 6"
  • 02 Abraçadeiras diâmetro 3"
  • 02 Abraçadeiras diâmetro 4"
  • 02 Abraçadeiras diâmetro 6"
• Iluminação na torre com 07 refletores direcionáveis
• 02 Cilindros hidráulicos para aperto e desaperto de roscas


Notas:

• Outros opcionais disponíveis

• Outras especificações sob consulta.
