Sonda Rotativa Pneumática - Modelo R-1HBX - Para aplicação em Mineração - Capacidade Nominal de Perfuração: 500 metros

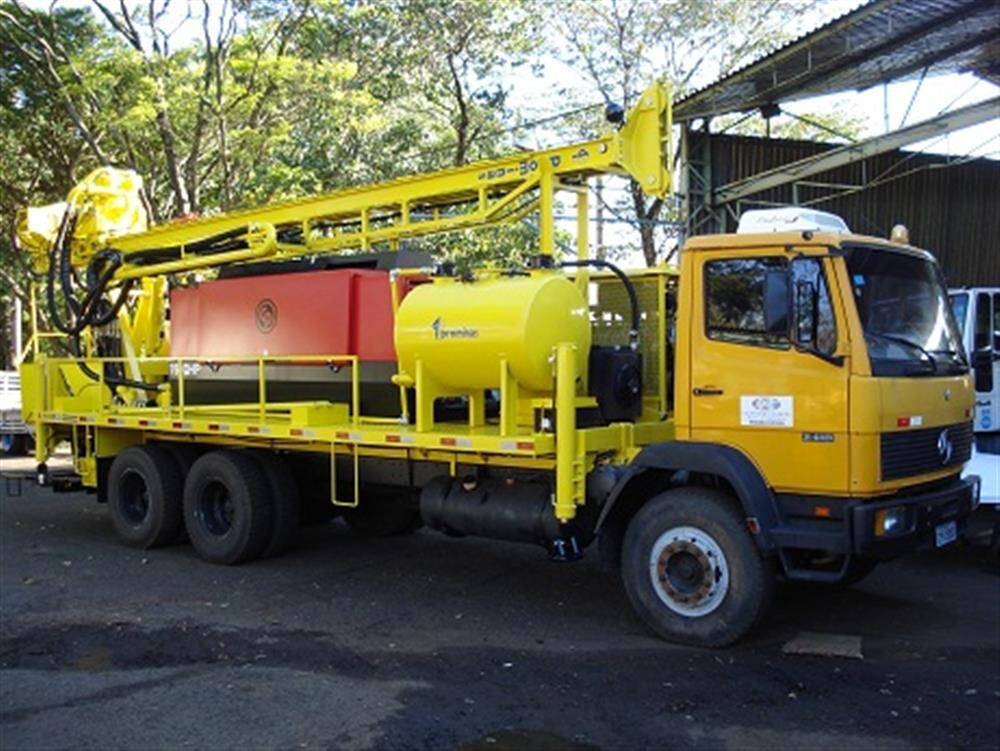

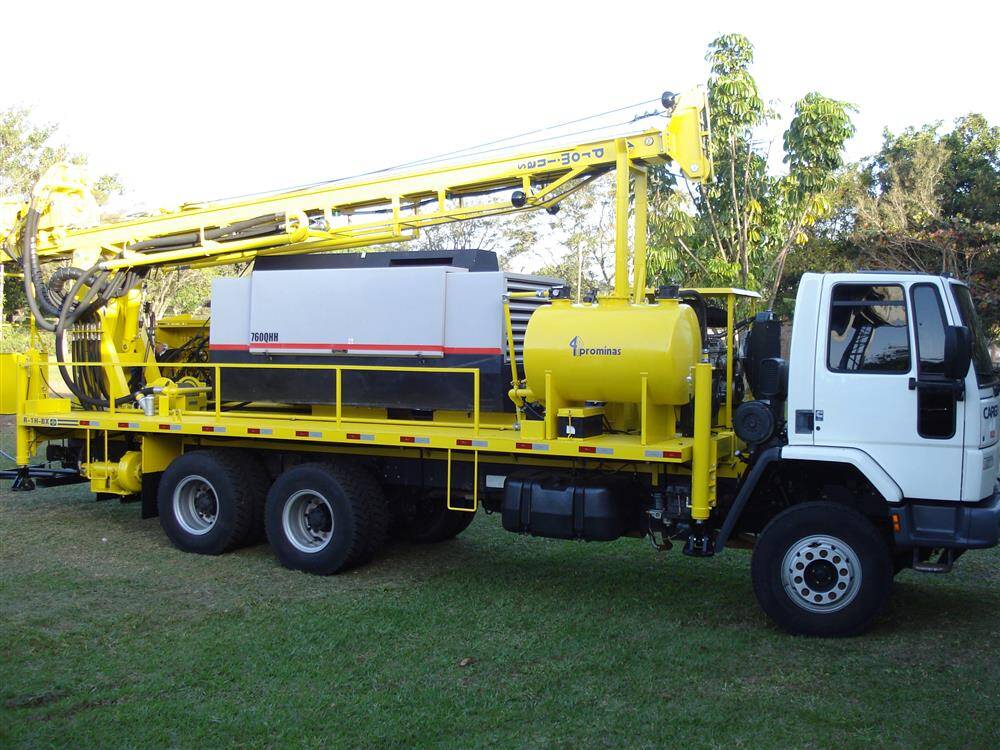

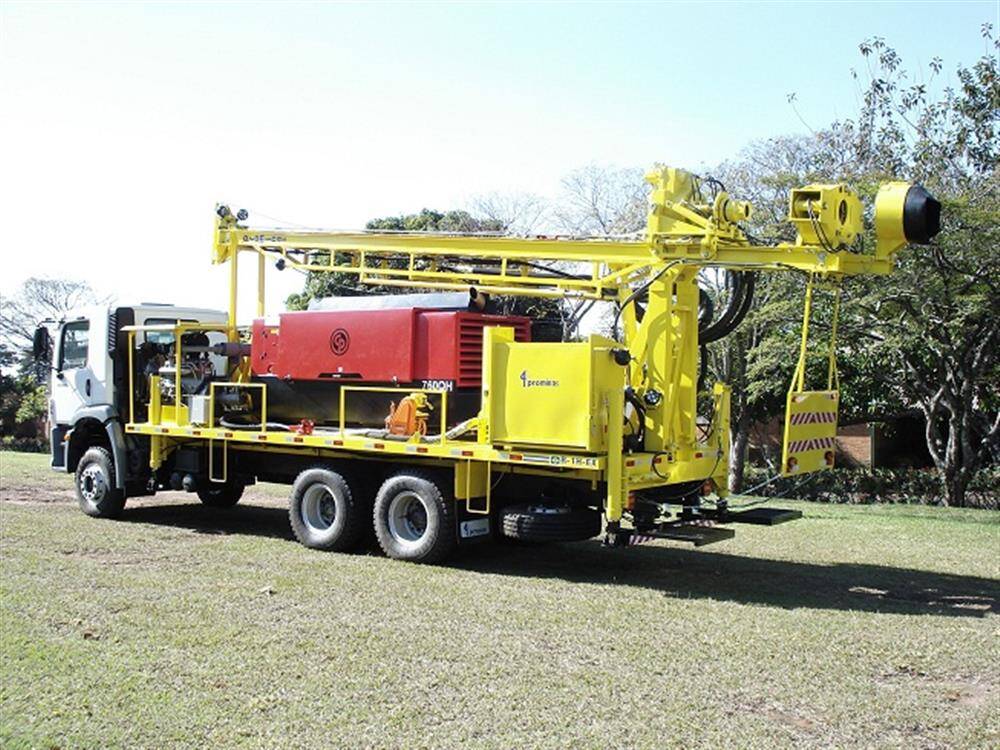

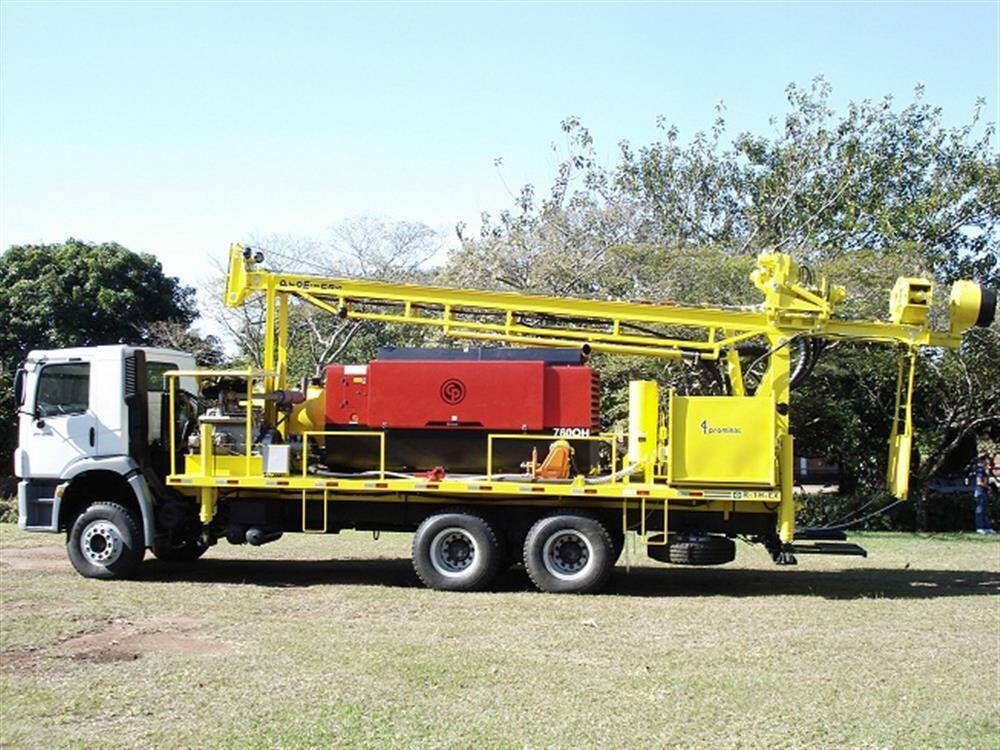

Sonda Rotativa Pneumática marca PROMINAS, modelo R-1HBXM, hidráulica, fabricação 100% brasileira, para montagem sobre caminhão, com componentes dispostos sobre estruturas de laminados de aço, com sinalização para tráfego em estradas de acordo com regulamento oficial, painel de comando lateral, plataforma dobrável, tanque de óleo hidráulico em aço inox AISI-304, radiador de óleo hidráulico acionado através de termostato, nivelamento através de 04 (quatro) macacos hidráulicos com curso de 1000 mm, suporte com talha manual para movimentação da bomba de lama, com as seguintes características: - Carroceria metálica para montagem dos conjuntos com suporte do mastro e patolamento traseiro agregado;
- Mastro construído em aço perfilado, com capacidade de carga estática de 18 toneladas, altura total de 8,5 metros, com deslocamento útil do cabeçote de 6,5 metros com sistema de guia do carro cabeçote soldado na lateral da viga "U" do mastro;
- Cabeçote móvel, rotativo, composto de caixa de engrenagens com lubrificação por imersão, mandril principal com passagem livre de ar/lama em 2, acionado por 1 motor hidráulico, com gamas variáveis de rotação de 0 a 110 rpm e torque de 650 kgfm, com suporte especial para utilização do guincho;
- Sistema de empuxe, através de pistão hidráulico embutido no mastro, com "pull-down" de 7.500 kgf e "pull-back" de 10.500 kgf, com ajuste fino de carga, polias com rolamento, 01 pino especial para ajuste da tensão do cabo de aço do de empuxo;
- Guincho com acionamento hidráulico e sistema automático de frenagem, capacidade de carga de 6.000 kgf em linha simples, 40 metros de cabo de aço diâmetro 5/8" não rotativo, 03 grampos para cabo de aço de 5/8" e 01 (um) gancho com trava;
- Sistema auxiliar de operação com acionamento hidráulico construído de mordentes superiores do cabeçote, caixa de mordentes inferiores, com abertura frontal para descida do revestimento, 02 (dois) pistões de basculamento diagonal do cabeçote para manobras de hastes, basculamento lateral manual e chave hidráulica auxiliar para quebra da rosca das hastes;
- Carro do cabeçote com sistema de rolamento através de 04 polias mancalizadas por rolamento de esfera;
- Acionamento atráves de motor a diesel, potência de 130 cv a 1800 rpm;
- Braço hidráulico para alimentação de hastes, capacidade de 01 (uma) haste na linha de perfuração e 02 (duas) hastes armazenadas, totalizando 18 metros de perfuração;
- Circuito elétrico composto de:
- Sistema de proteção para circuito elétrico montado em caixa de alumínio protegido contra entrada de água;
- Disjuntores de proteção com amperagens adequadas para cada circuito elétrico;
- Fusível de proteção;
- Todo cabo elétrico de uso externo será do tipo "PP"
Notas: - Outros opcionais disponíveis
- Outras especificações sob consulta.
