Sonda Rotativa Pneumática - Modelo R-3H

• Capacidade Nominal de Perfuração: 800 metros

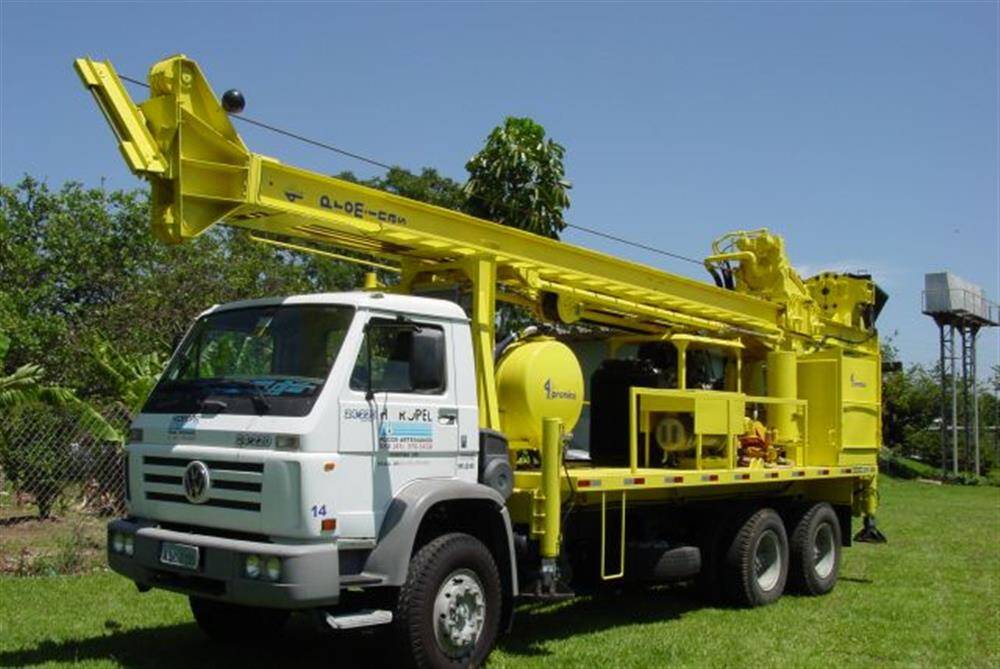

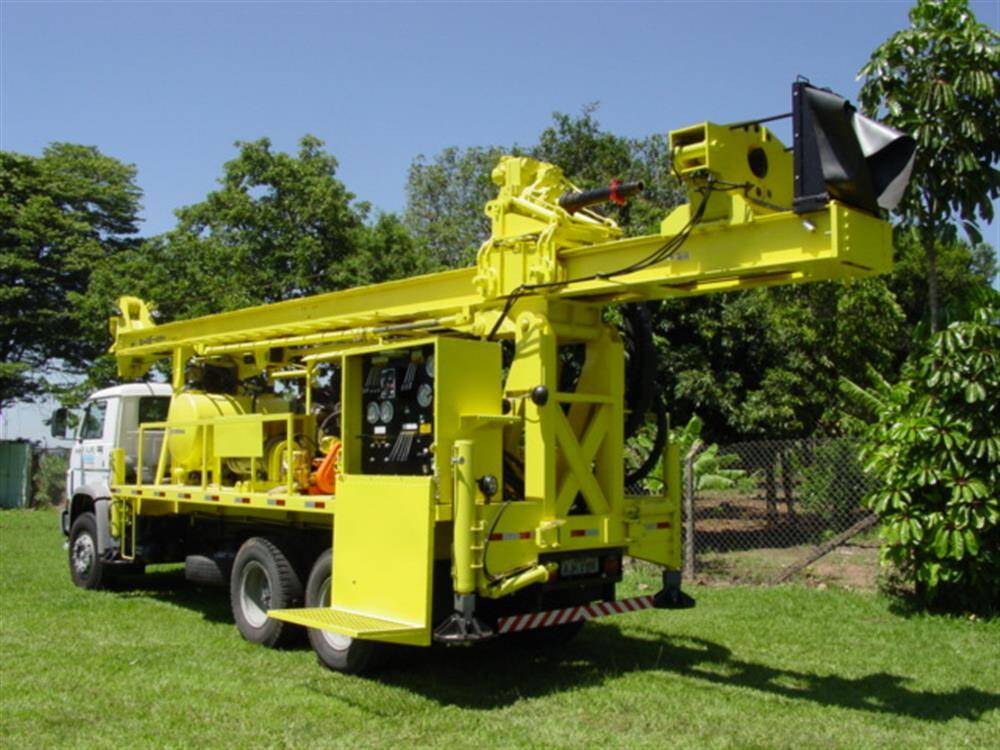

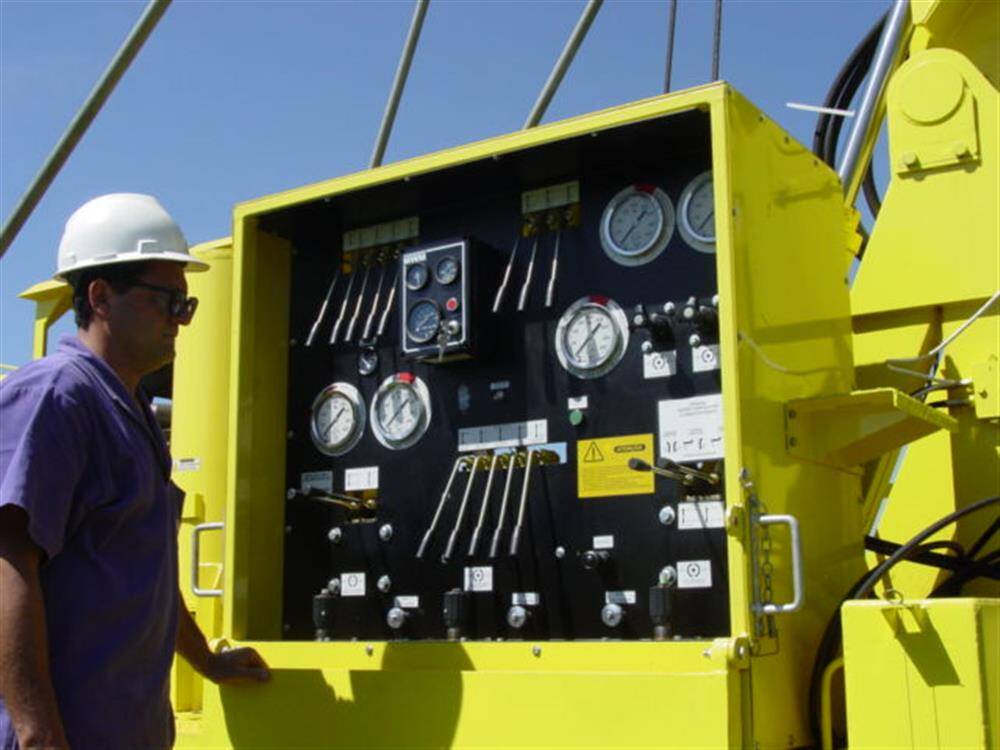

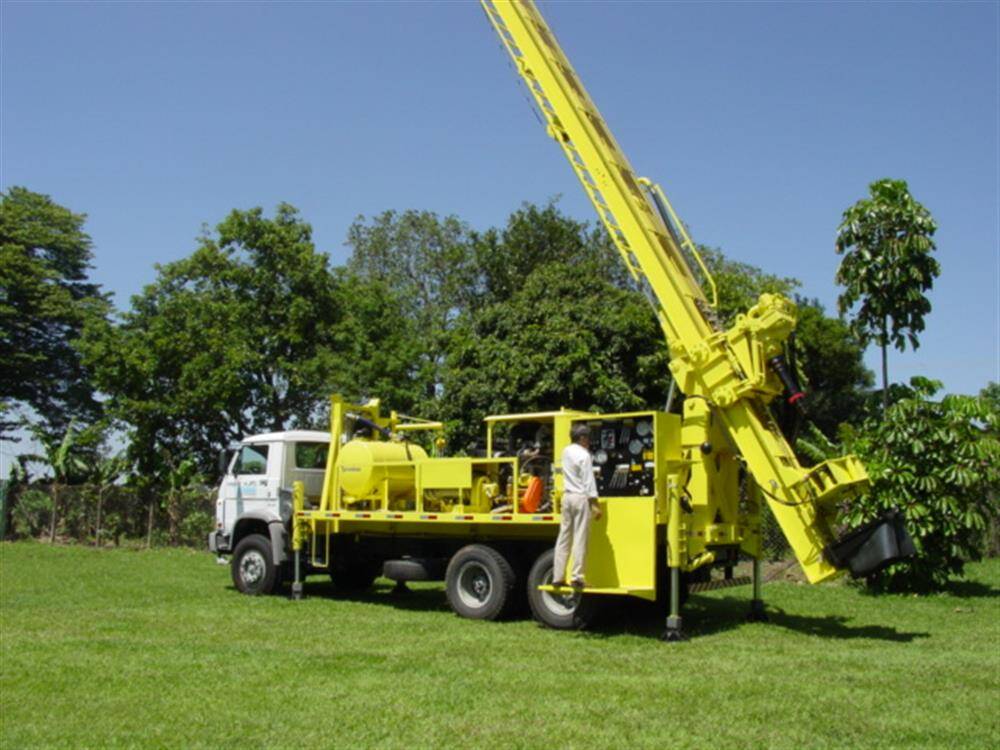

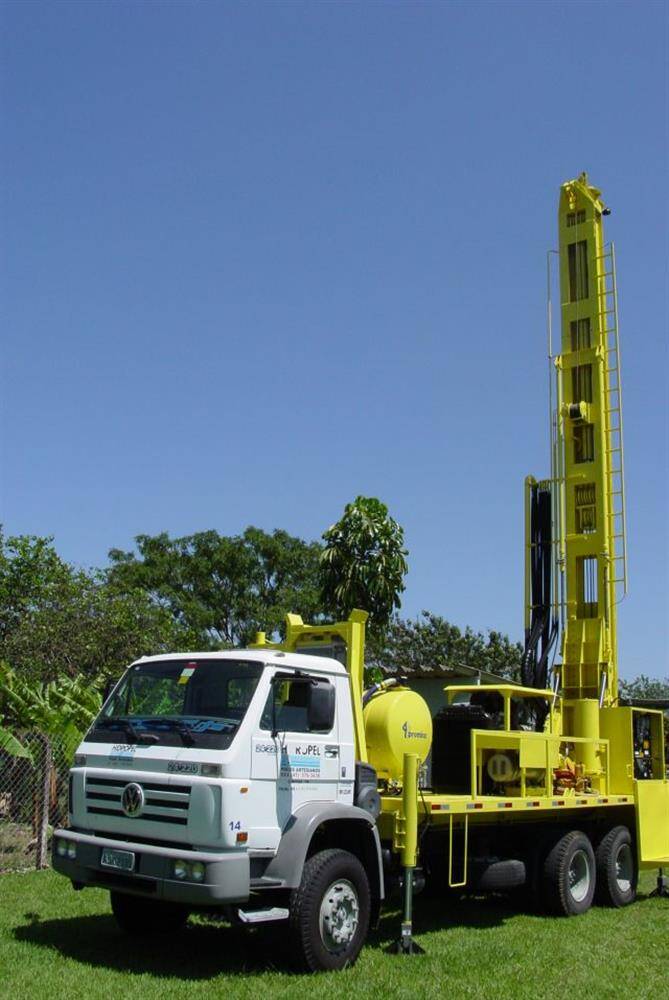

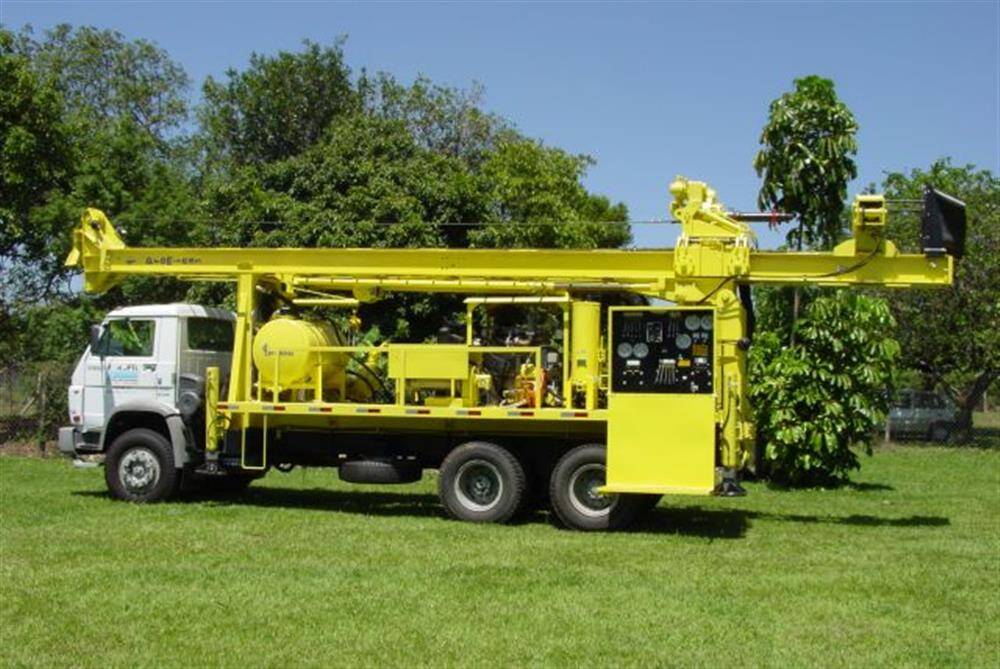

Sonda Rotativa Pneumática marca PROMINAS, modelo R-3H, hidráulica, fabricação 100% brasileira, para montagem sobre caminhão, com componentes dispostos sobre estruturas de laminados de aço, com sinalização para tráfego em estradas de acordo com regulamento oficial, painel de comando lateral, plataforma dobrável, tanque de óleo hidráulico com capacidade de 700 litros em aço inox AISI-304, radiador de óleo hidráulico acionado através de termostato, nivelamento através de 04 (quatro) macacos hidráulicos com curso de 800 mm, com as seguintes características:

• Carroceria metálica para montagem dos conjuntos com suporte do mastro e patolamento traseiro agregado;

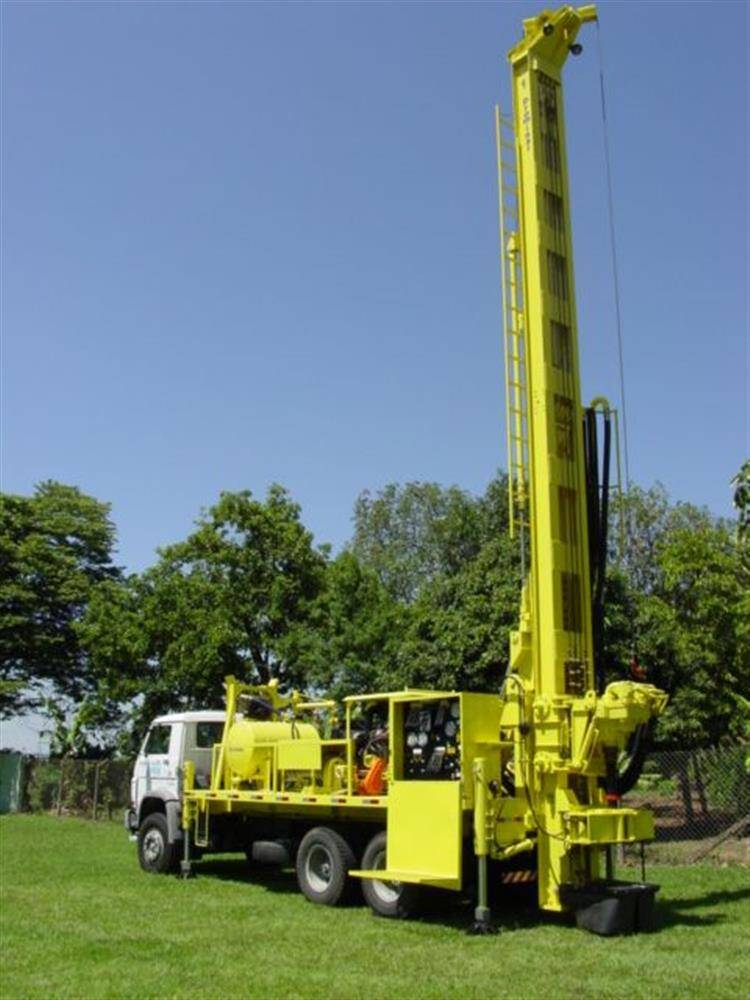

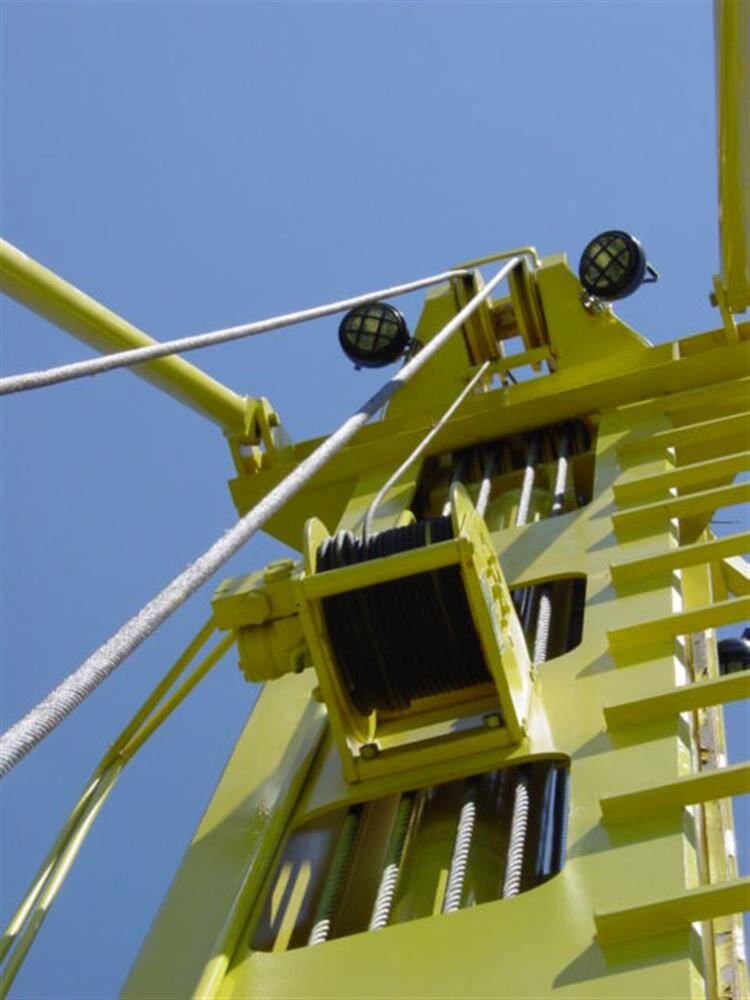

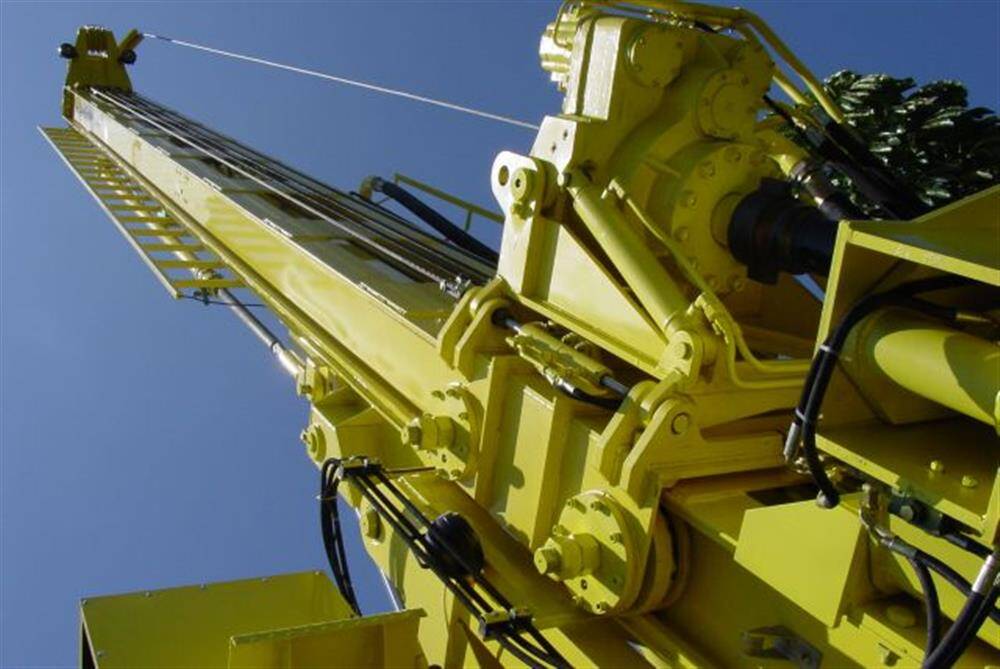

• Mastro construído com duplo viga I de 12" e perfilados, com capacidade de carga estática de 40 toneladas, altura total de 12 metros, com deslocamento útil do cabeçote de 7 metros, com polias do sistema de empuxo mancalizados por rolamento, sistema de coroamento por 04 linhas com mancais de rolamentos;

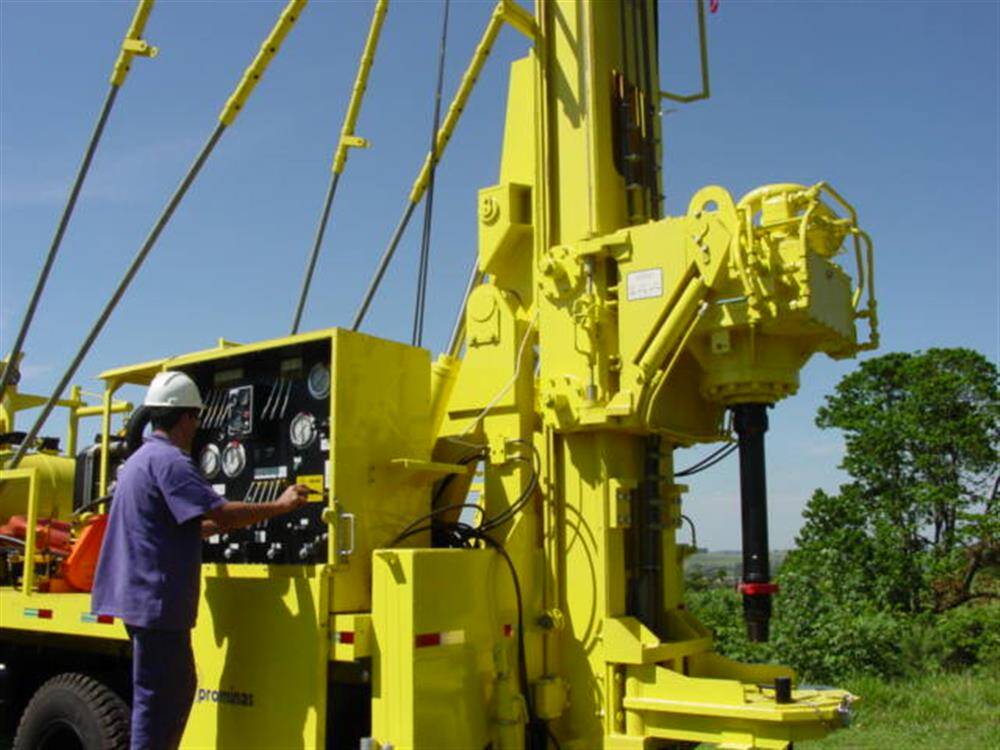

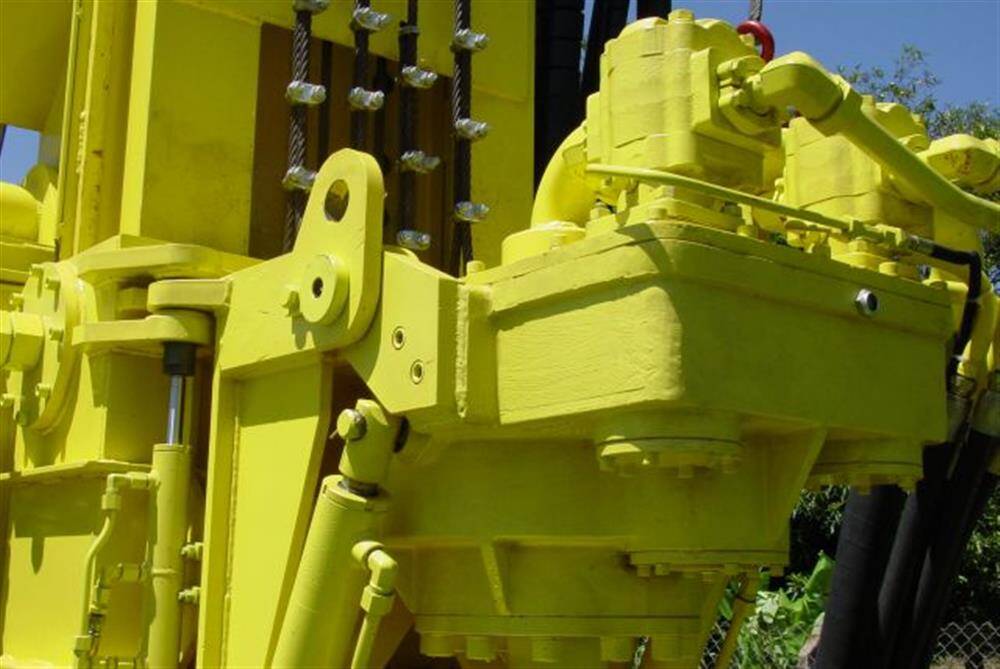

• Cabeçote móvel, rotativo, composto de caixa de engrenagens, mandril principal com passagem livre de ar/lama em diametro de 69 mm, acionado por 2 (dois) motores hidráulicos, com gamas variáveis de rotação de 0 a 100 rpm e torque de 840 kgfm, com suporte especial para fixação da catarina do guincho;
• Sistema de empuxe, através de pistão hidráulico embutido no mastro, com "pull-down" de 11.500 kgf e "pull-back" de 22.250 kgf, com sistema de ajuste fino de carga, velocidade de avanço/recuo lento de 4,9/2,7 m/min e velocidade de avanço/recuo rápido de 30/16 m/min;
• Guincho com acionamento hidráulico e sistema automático de frenagem, capacidade de carga de 6.000 kgf em linha simples e 24.000 hgf com moitão em 04 linhas;

Obs: O guincho poderá ser acoplado ao cabeçote móvel para aumento de capacidade de carga para 35.000 kgf.

• 40 metros de cabo de aço 15.87-19 x 7 AA0RDP - Para o guincho principal

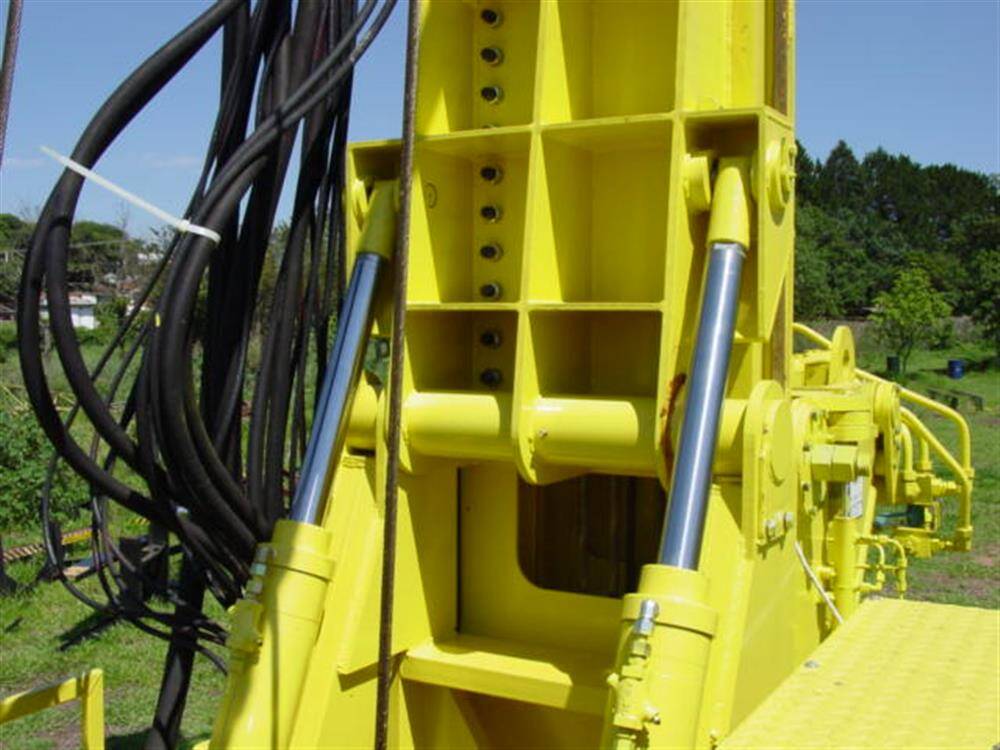

• Sistema auxiliar de operação com acionamento hidráulico construído de mordentes superiores do cabeçote, caixa de mordentes inferiores, com acumulador de pressão e válvula de retenção pilotada, com abertura frontal para descida do revestimento, pistão para articulação lateral do cabeçote e 02 (dois) pistões de basculamento diagonal do cabeçote para manobras para de hastes e uma chave hidráulica auxiliar para quebra de rosca das hastes;
• Circuito ar/lama para operação de até 1.000 PSI
• Acionamento atráves de motor a diesel, potência de 179 cv;
• Sistema de iluminação para trabalho noturno com 4 faróis de manejo difuso preto;
• Circuito elétrico composto de:

1. Sistema de proteção para circuito elétrico montado em caixa de alumínio protegido contra entrada de água;
2. Disjuntores de proteção com amperagens adequadas para cada circuito elétrico;
3. Fusível de proteção;
4. Todo cabo elétrico de uso externo será do tipo "PP"

Notas:

• Outros opcionais disponíveis

• Outras especificações sob consulta.
